電圧加算回路 … WR01A

関連する2つのセンサの信号を合成して1つの信号にすると、 制御のアナログ入力を節約したりプログラムを効率化できる場合があります。
WR01Aは、2つの電圧信号を平均または加算する回路を搭載した基板です。

ずらせて設置した2つのセンサを合成して読み取る範囲を広げたり、 感度の違うセンサを合成して変化の範囲を広げるなど、 2つのセンサの値をたし合わせた信号で制御する回路を構成できます。

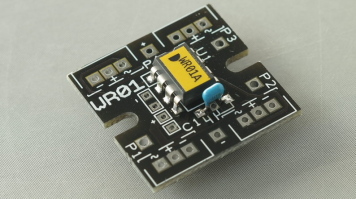

WR01A WR01A写真
◆改良のため基板や部品の形状が変わることがあります

通信販売・製品一覧はこちら

特徴

外形

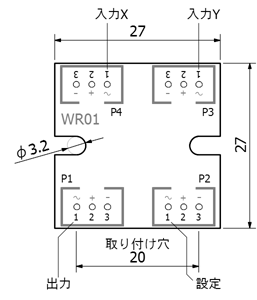

WR01A外形図

P1〜P4はコネクタを付けていません。電線を直接はんだづけするか、 取り付け場所に合う 2.5mmまたは2.54mmピッチのコネクタを付けてください。

回路

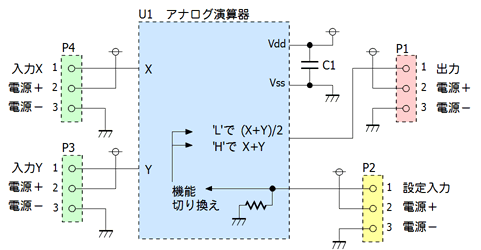

WR01A回路図 ◆改良のため回路が変わることがあります

使い方

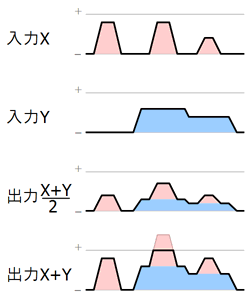

入力電圧と出力電圧の関係は図のとおりです。
WR01A入出力

設定入力の、端子1-2間を
開放(何もつながない状態)で、2つの入力の平均の電圧 (X+Y)/2 を出力
短絡(導線でつないだ状態)で、2つの入力の合計の電圧 (X+Y) を出力
します。

(X+Y)/2 は結果が電源電圧を超えることはありませんが、振幅が半分になります。
(X+Y) は振幅が入力と同じですが、2つの入力が大きいと飽和することがあります。

入力は電源電圧の範囲内にしてください。 出力は電源電圧を超えません。


P1,P2,P3,P4のどれかに電源を接続します。 端子の電源は基板内でつながっています。これを利用してセンサへ電源を供給できます。

WR01A接続例

2個のセンサをつなぐ例です。コネクタとケーブルを使い接続しています。
2つのセンサの値を合成して1つのアナログ入力につながります。


指導者様へ

ロボットなどの電気信号を扱う技術教育の教材にご利用ください。

部品点数が少ないので、はんだづけを含む基板製作の入門材料にも適します。

センサを自作するときのバッファアンプとしても利用できます。

電気信号を合成して制御に応用することを体験して、 次には同様の機能を持つ回路をオペアンプなどを利用して設計製作するよう発展させてください。
